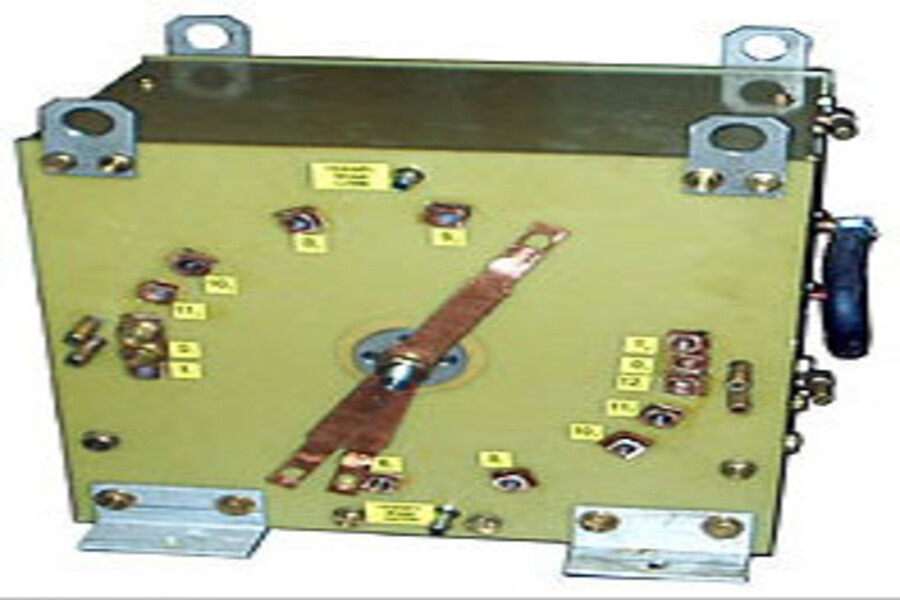

Трансформаторы тороидальные

Трансформаторы тороидальные предназначены для комплектации индукционных закалочных установок и служат для согласования источника тока повышенной частоты с индуктором.

Трансформаторы предназначены для эксплуатации в климатических условиях "УХЛ", категории 4 ГОСТ 15150-69 и ГОСТ 15543-70. Окружающая среда не должна содержать паров кислот, щелочей и токопроводящей пыли.

Основными частями тороидального трансформатора являются магнитопровод, первичная обмотка и вторичная обмотка. Магнитопровод трансформатора выполнен в виде неразрезанного тора из высококачественной стали, Э3424, толщиной 0,08 мм. Магнитопровод заключен в кожух из композиционного материала и омывается со всех сторон охлаждающей жидкостью.

Тороидальный трансформатор имеет лучшие весогабаритные показатели по сравнению с аналогами, меньшие потери и более высокий КПД.

За счет применения тороидальной конструкции и водяного охлаждения со всех четырех сторон, значительно снижен уровень шума магнитопровода. Первичная обмотка трансформатора выполнена из 24 витков медной трубки диаметром 12 мм с толщиной стенки 1,5 мм. Обмотка равномерно распределена по тору. Четыре витка вторичной обмотки равномерно распределены между витками первичной обмотки. Межвитковая и межобмоточная изоляция везде выполнена из стеклотекстолита толщиной 2 мм.
