Индуктор для сталеплавильных печей
Индуктор является основным элементом печи, предназначенным для создания электромагнитного поля, индуцирующего ток в загрузке. Кроме своего основного назначения, он также должен выполнять функцию важного конструктивного элемента, воспринимающего механическую и тепловую нагрузку со стороны плавильного тигля и во многом определяющего надёжность работы печи в целом.
Для обеспечения жесткости и механической прочности индуктора применяются следующие способы крепления его витков:
- с помощью шпилек, выполняемых обычно из латуни, и припаянных или приваренных к наружной стороне индуктора; каждый его виток крепится к вертикальным изоляционным стойкам, выполненным из текстолита, асбоцемента или твердых пород дерева;
- с помощью верхнего и нижнего прижимных колец или фланцев все витки индуктора стягиваются в осевом направлении продольными стяжками, а радиальная фиксация витков осуществляется вертикальными рейками, выполненными из изолирующего материала или пакетами магнитопроводов;
- необходимая жёсткость может быть также обеспечена путём заливки индуктора в компаунд.
Достоинства индукционных сталеплавильных печей:
- выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов;
- интенсивная электродинамическая циркуляция расплава в тигле, обеспечивающая быстрое плавление мелкой шихты, отходов, выравнивание температуры по объёму ванны и отсутствие местных перегревов, гарантирующая получение многокомпонентных сплавов, однородных по химическому составу;
- принципиальная возможность создания в печи любой атмосферы (окислительной, восстановительной или инертной) при любом давлении;
- высокая производительность, достигаемая благодаря высоким значениям удельной мощности, особенно на средних частотах;
- возможность полного слива металла из тигля и относительно малая масса футеровки печи, что создаёт условия для снижения тепловой инерции печи благодаря уменьшению тепла, аккумулируемого футеровкой;
- печи этого типа удобны для периодической работы с перерывами между плавками и обеспечивают возможность быстрого перехода с одной марки сплава на другую;
- простота и удобство обслуживания печи, управления и регулировки процесса плавки, широкие возможности для механизации и автоматизации процесса.

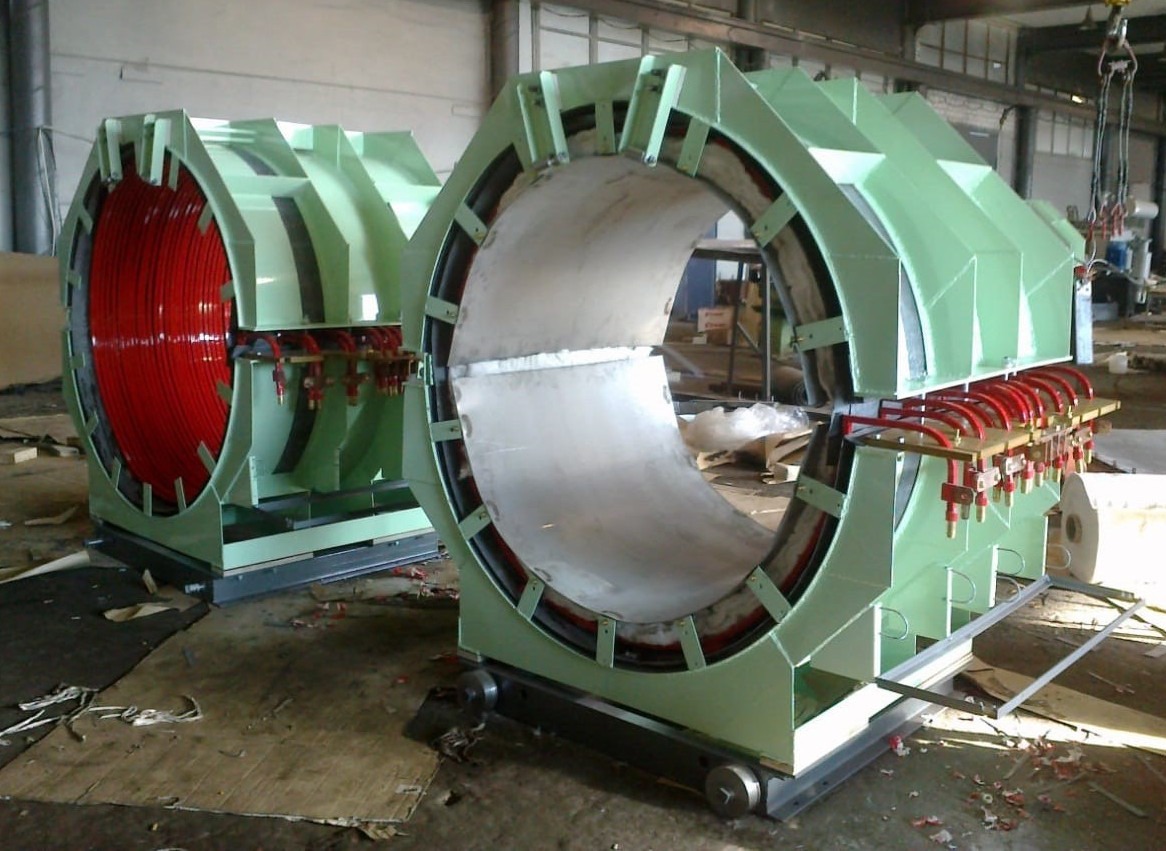

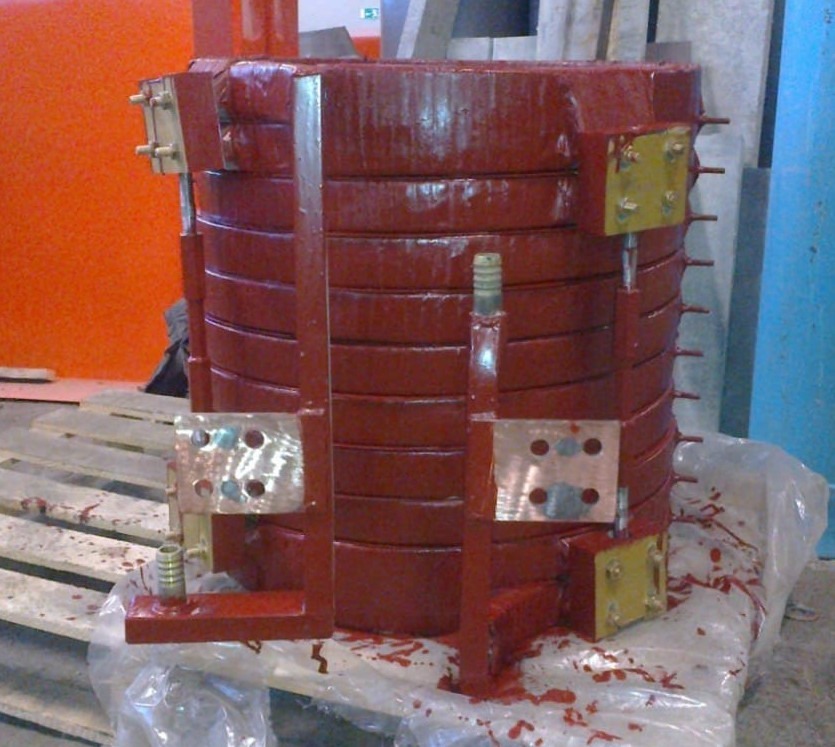

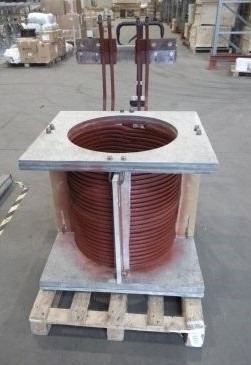

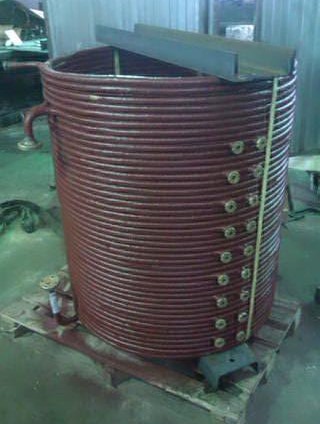

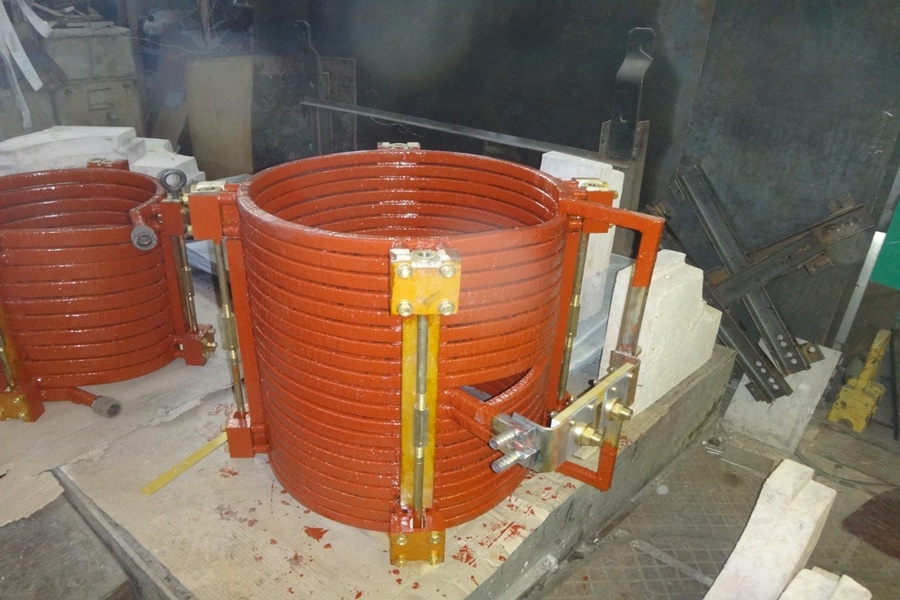

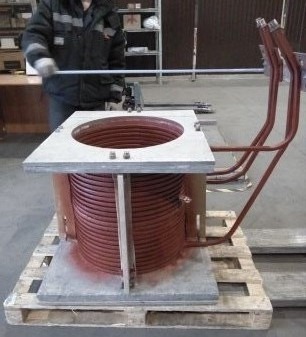

Фотографии индуктора для сталеплавильных печей
