Установка индукционного нагрева деталей под штамповку
Установки индукционного нагрева деталей под штамповку предназначены для индукционного нагрева заготовок (полуфабрикатов), с последующей горячей объёмной штамповкой в полуавтоматическом режиме.
Принцип работы установки:
- Подача заготовки в индуктор с помощью электропривода.
- Нагрев соответствующей зоны заготовки.
- Изъятие заготовки из индуктора с помощью электропривода.
- Подача заготовки в пресс-форму для объёмной штамповки.
Технические характеристики:
| № | Параметр | Значение |
| 1 | Номинальная выходная мощность (кВт) | 60 |
| 2 | Максимальная выходная мощность (кВт) | 105 |
| 3 | Номинальная частота, кГц | 8 — 50 |
| 4 | Диапазон плавной регулировки мощности, % | 5 — 100 |
| 5 | Диапазон ступенчатой регулировки мощности (педаль), % | 5 — 100 |
| 6 | Напряжение питающей сети, В | 3 х 380 |
| 7 | Номинальная частота электрического тока питающей сети, Гц | 50 |
| 8 | Охлаждение | Принудительное, водяное, двухконтурное |

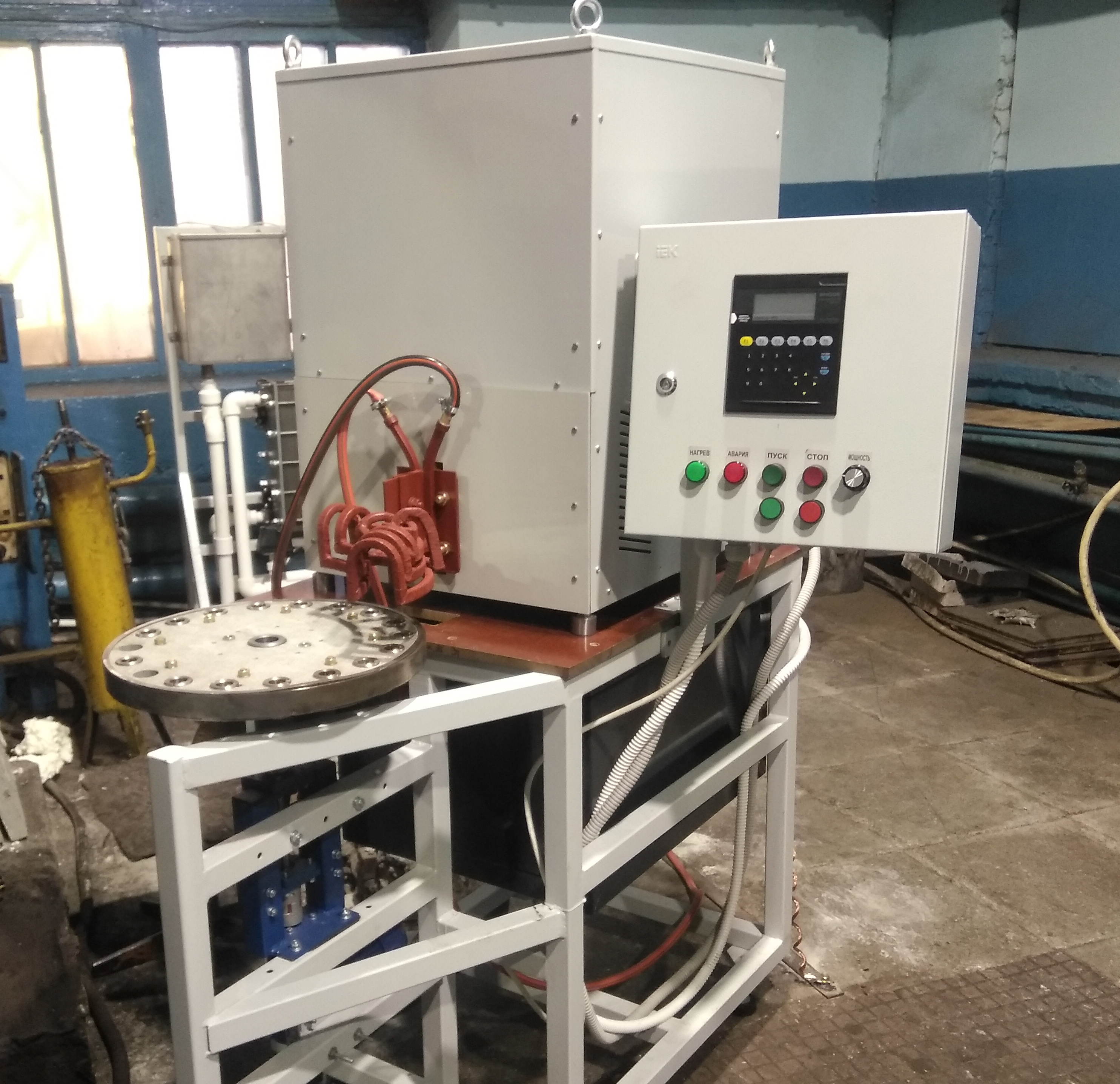

Демонстрация работы установки:
Комплектность поставки:
- преобразователь частоты с выходной мощностью 50 — 250 кВт и частотой 2,4 — 10 кГц;
- теплообменная станция вода-вода;
- блок нагрева заготовок (индуктор);
- система подачи заготовок барабанного типа;
- пульт управления (возможно изготовления выносного ПУ);
- технологическая оснастка (индуктора, кольца воздушного и водяного охлаждения);
- комплект соединительных кабелей;
- комплект эксплуатационной документации.

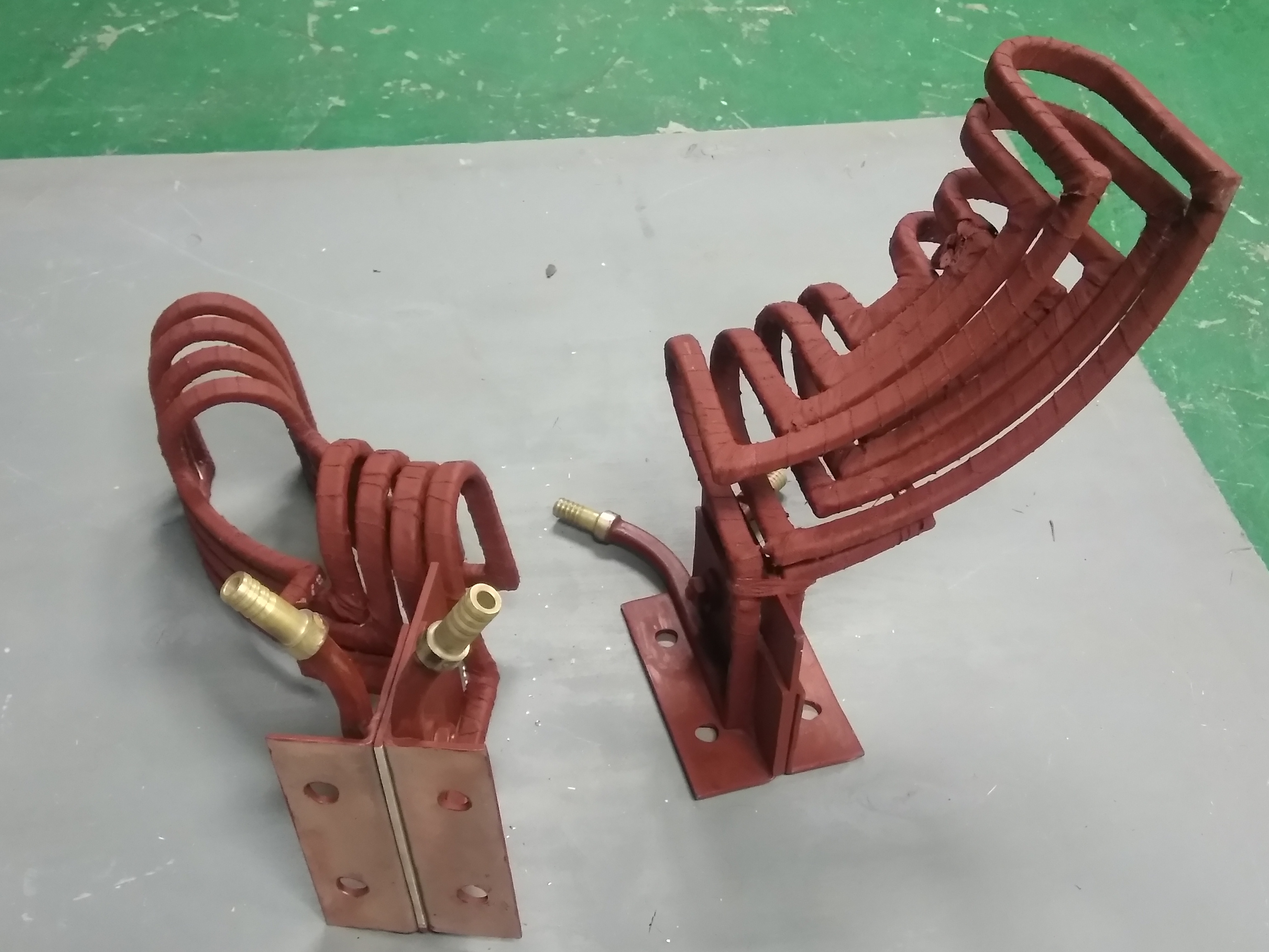

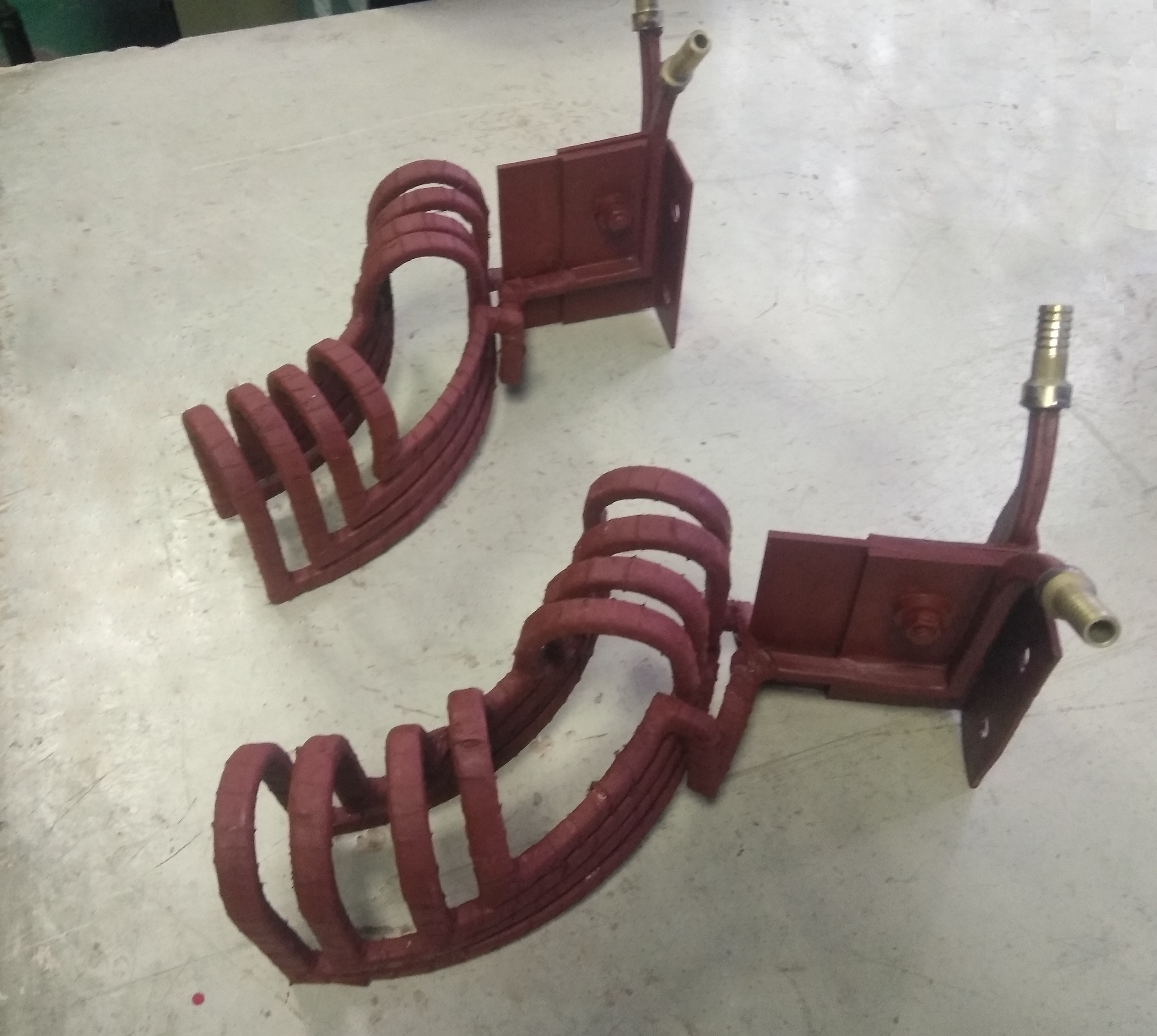

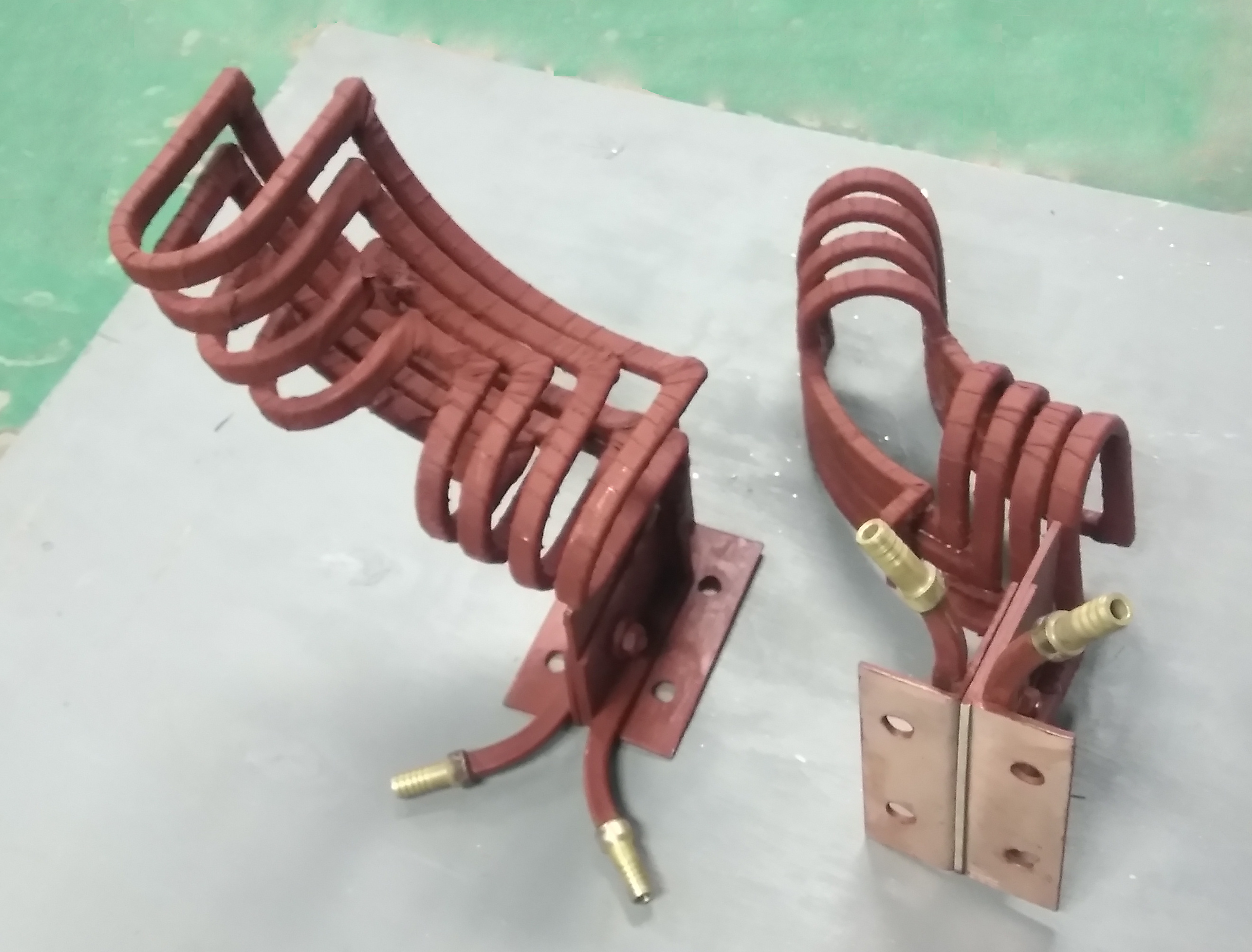

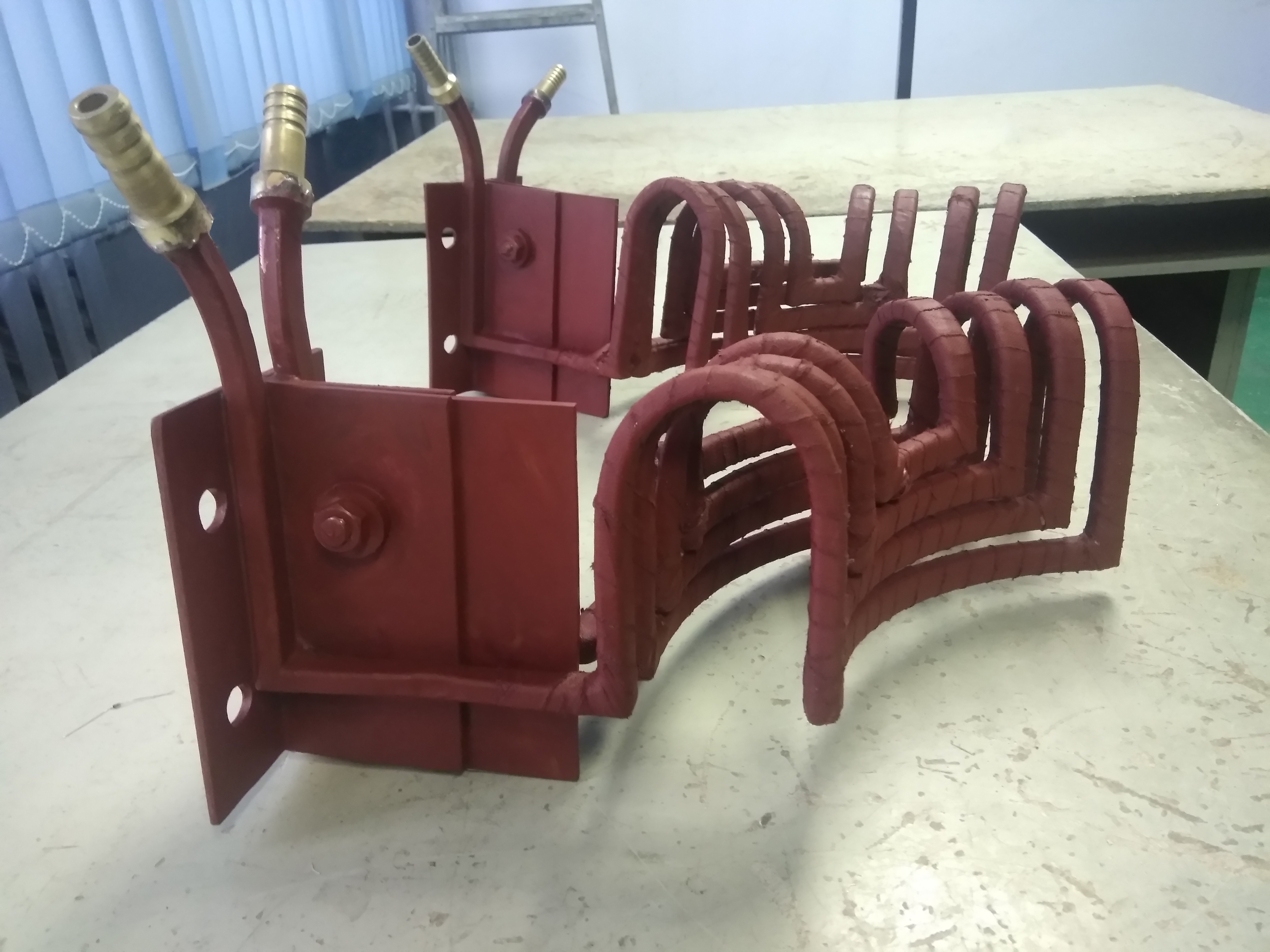

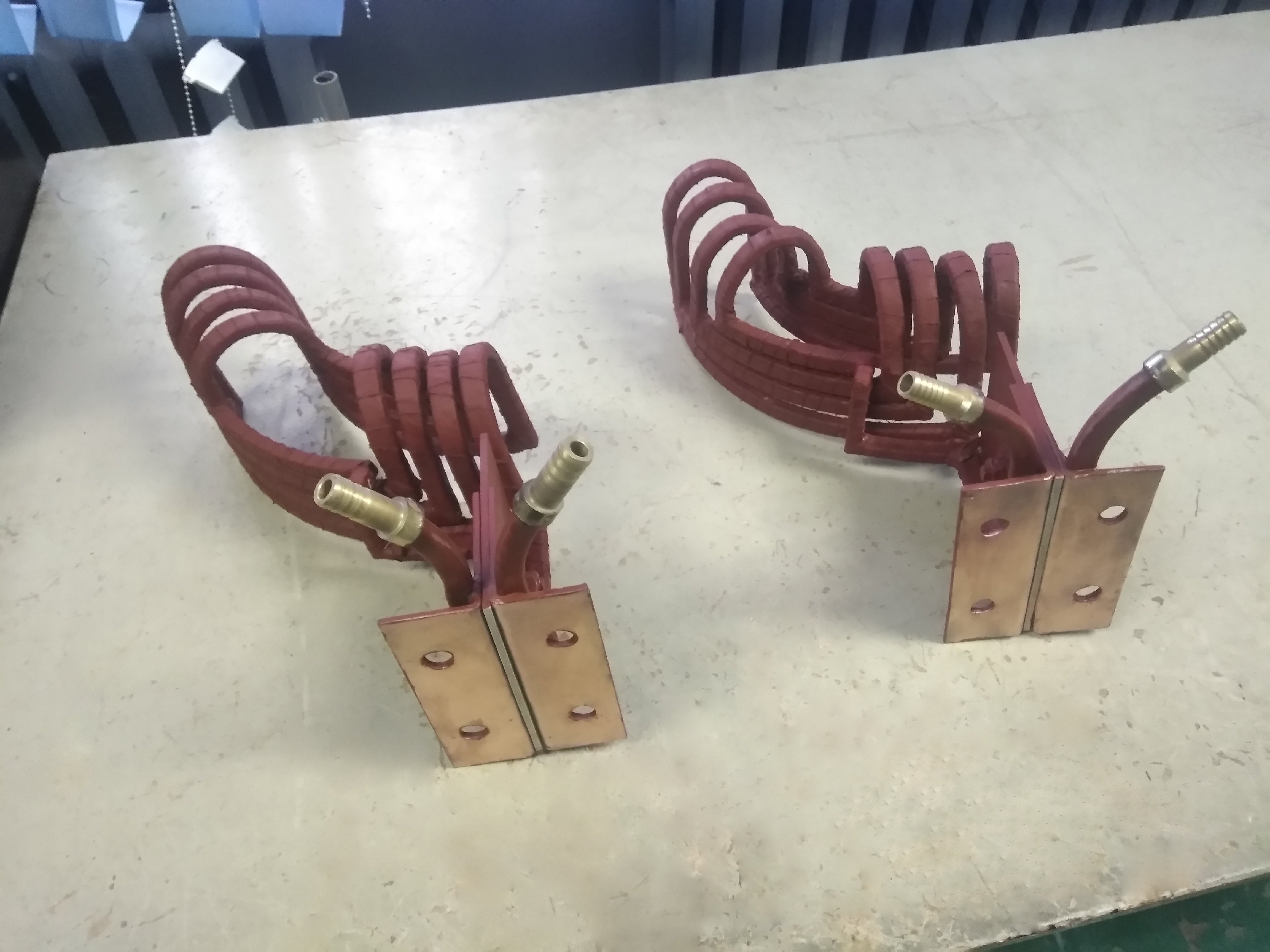

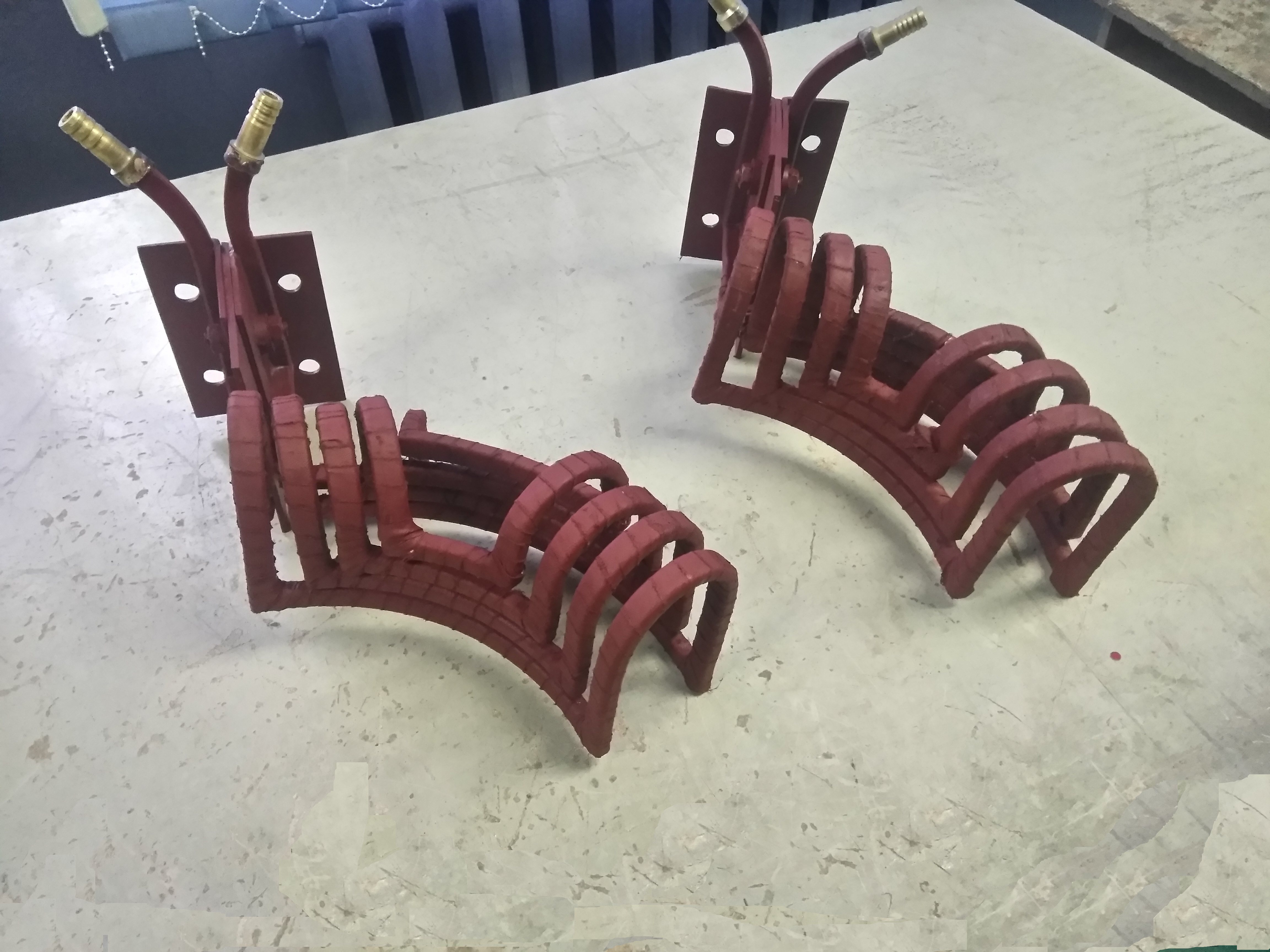

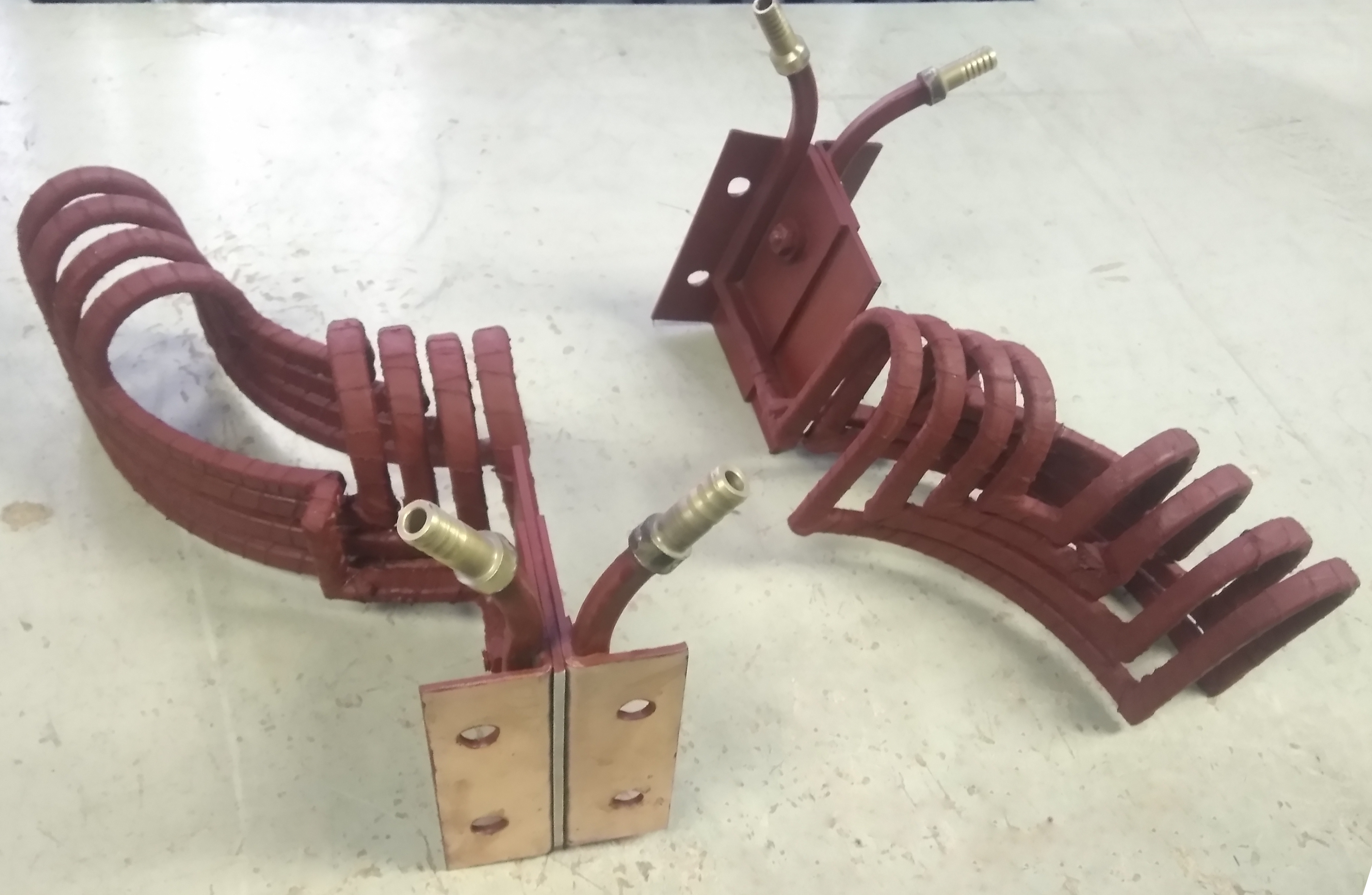

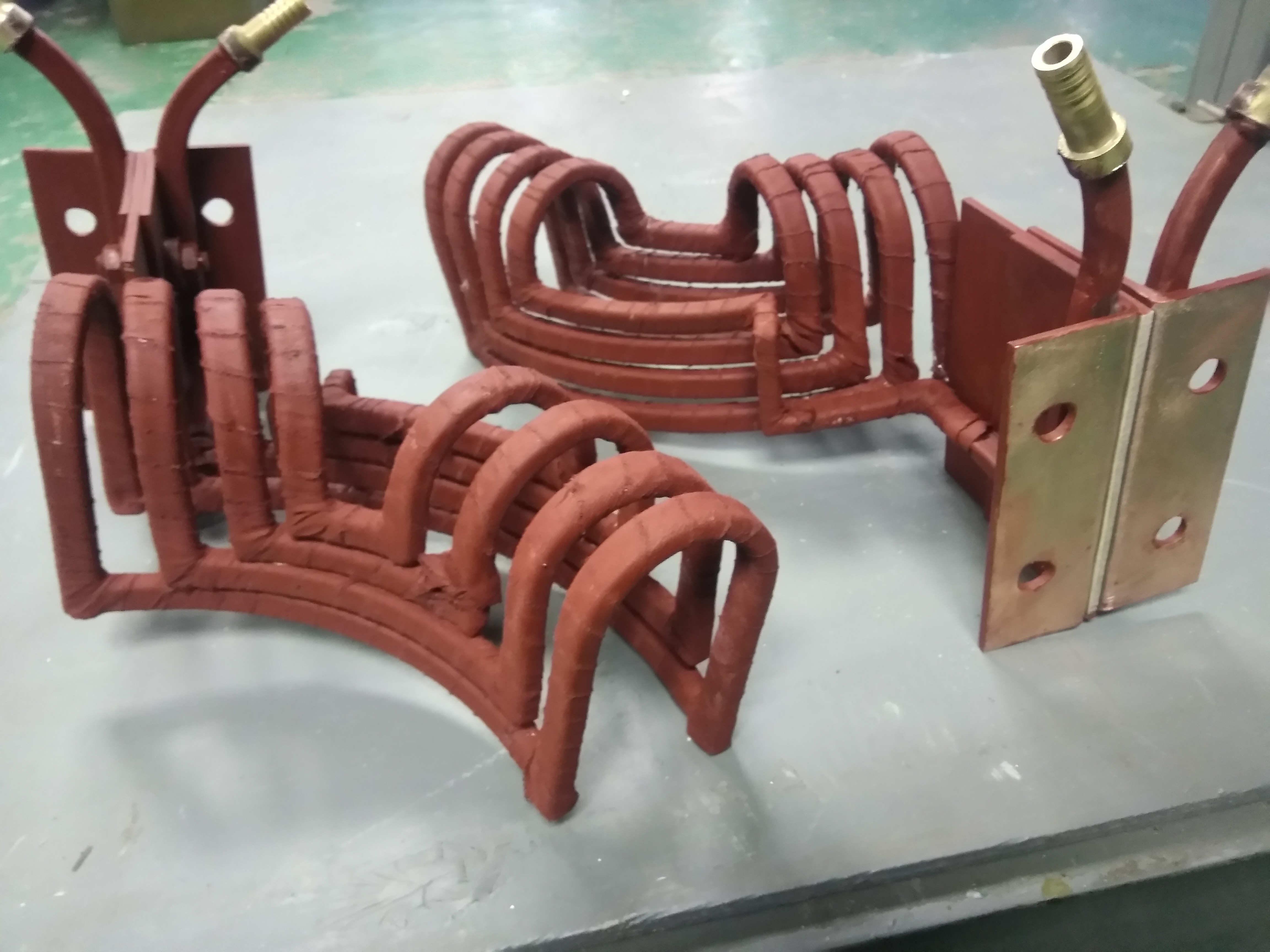

Фотографии блока нагрева заготовок (индуктора):
