Установки для напайки твердосплавных пластин к режущему инструменту

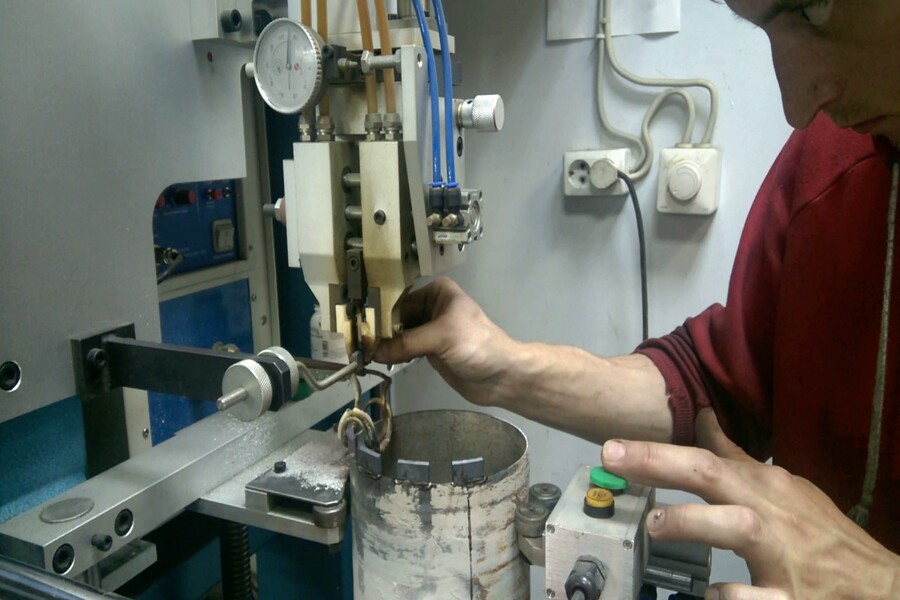

Установка предназначена для напайки твердосплавных (алмазных) сегментов к режущим кромкам отрезных кругов диаметром 300-1600 мм с толщиной полотна до 10 мм. Пайка производится при локальном нагреве токами высокой частоты, что позволяет избежать деформации режущего инструмента и нарушения его физической структуры.

Установка экологически безопасна и отвечает требованиям ГОСТ 12.1.006-84.

Комплект поставки:

• полупроводниковый преобразователь частоты, преобразующий промышленную частоту питающей сети в рабочую;
• блок компенсирующих конденсаторов для согласования индуктора и полупроводникового преобразователя частоты;
• комплект индукторов для обеспечения максимальной эффективности нагрева различных изделий;
• станция охлаждения вода — вода;
• устройство крепления отрезных кругов.

Установка может быть дополнительное укомплектована пирометрической системой измерения температуры в зоне нагрева и технологической инструкцией по напайке алмазных сегментов.

Краткие технические характеристики:

• напряжение питания — 3х380 В, 50 (60) Гц;
• номинальная выходная мощность — 25 кВт;
• номинальная выходная частота — 22 кГц;
• Расход охлаждающей воды при 20°С — 0,8 м³/ч;
• Время единичного цикла пайки — 5-30 сек;
• Загрузка сегмента в державку — ручная.
