Установки для монтажной пайки продуктопроводов малого диаметра

Установка предназначена для монтажной пайки трубопроводов малого диаметра. Широкое применение установка находит на авиаремонтных и моторостроительных предприятиях.

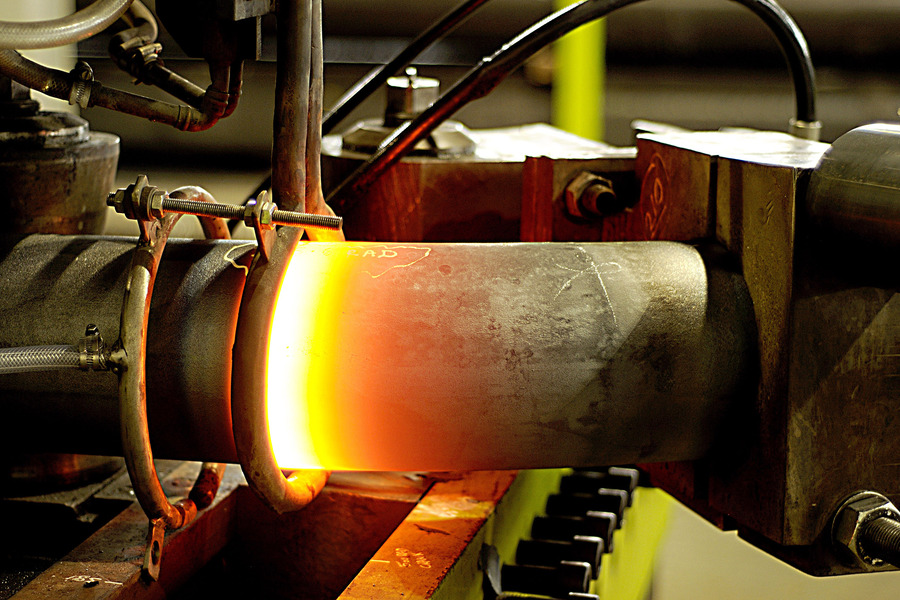

Процесс пайки выполняется на специальных установках индукционной пайки. С помощью упомянутого оборудования выполняется ряд следующих действий: напайка пластин на инструменты; пайка трубопровода небольшого диаметра; напайка пластины на буровую головку.

Установка обладает рядом неоспоримых преимуществ:

1. пайка в атмосфере;
2. локальный нагрев изделий (зона соединения);
3. регулируемая скорость нагрева изделий;
4. автоматизированная система управления режимом нагрева изделий.

В состав установки входят:

• полупроводниковый преобразователь частоты, преобразующий промышленную частоту питающей сети в рабочую;
• блок компенсирующих конденсаторов для согласования индуктора и полупроводникового преобразователя частоты;
• комплект индукторов для обеспечения максимальной эффективности нагрева различных изделий;
• станция охлаждения вода — вода.

Также в состав установки могут входить измерительные, регистрирующие и регулирующие приборы.

Простота управления, надежность конструкции и применяемых элементов предъявляют невысокие требования к квалификации обучающего персонала.

Краткие технические характеристики:

• напряжение питания — 3х380 В, 50 (60) Гц;
• номинальная выходная мощность — 25 кВт;
• регулируемая выходная частота — 16-22 кГц;
• охлаждение — водяное, принудительное, двухконтурное;
• расход охлаждающей жидкости — не более 1 м³ в час.
